فرستنده ارتعاش Bently Nevada 991 با منبع تغذیه 24 VDC با وزن خالص 2 کیلوگرم و برد خطی 1.52 میلی متر

مقدار تولیدی:	1 عدد
قیمت:	قابل مذاکره
بسته بندی استاندارد:	بسته بندی اصلی
دوره تحویل:	در صورت درخواست
روش پرداخت:	T/T
ظرفیت تامین:	50 عدد در ماه

جزئیات اطلاعات

توضیحات محصول

اطلاعات دقیق

محل منبع

ایالات متحده آمریکا

نام تجاری

Bently

گواهی

شماره مدل

991-01-XX-01-CN/MOD: 284318-01

منبع تغذیه:

24 VDC

وزن خالص:

2 کیلوگرم

محدوده خطی:

1.52 میلی متر (60 میل)

ماده نوک کاوشگر:

سرامیک آلومینا (Al2O3)

مواد مورد پروب:

فولاد ضد زنگ AISI 304

طول کابل پروب:

0.5، 1، 2، 5 یا 9 متر

توضیحات محصول

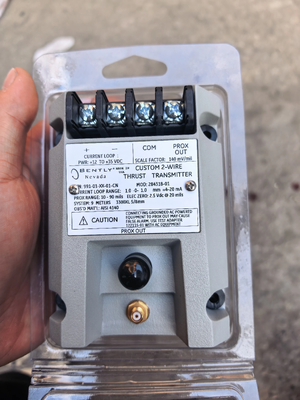

Bently Nevada 991-01-XX-01-CN/MOD: 284318-01 فرستنده ارتعاش

بررسی اجمالی محصول

فرستنده تراست 991 عمدتاً برای سازندگان تجهیزات اصلی (OEM) کمپرسورهای هوای گریز از مرکز، پمپ‌های کوچک، موتورها یا فن‌هایی طراحی شده است که به سیگنال جابجایی محوری متناسب (تراست) ساده 4 تا 20 میلی آمپر به عنوان ورودی به سیستم کنترل ماشین آلات خود نیاز دارند.

این دستگاه 2 سیمه و دارای منبع تغذیه حلقه ورودی را از کاوشگر مجاورت 3300 NSv و کابل افزودنی منطبق می پذیرد (در گزینه های طول سیستم 5 متر و 7 متر موجود است). فرستنده سیگنال را در واحدهای مهندسی مناسب متناسب با موقعیت محوری شفت تنظیم می کند و آن را به عنوان یک سیگنال استاندارد صنعتی 4 تا 20 میلی آمپر برای ورودی به سیستم های کنترلی که در آن هشدار و منطق حفاظت ماشین آلات رخ می دهد ارائه می دهد.

ویژگی های کلیدی

سنسور پروکسیمیتور یکپارچه به واحد خارجی نیاز ندارد
پایانه های غیر ایزوله PROX OUT و COM به اضافه کانکتور کواکسیال، لرزش پویا و سیگنال خروجی ولتاژ شکاف را برای تشخیص ارائه می کنند.
پتانسیومترهای صفر و دهانه بدون تعامل تحت تنظیم حلقه پشتیبانی برچسب فرستنده
پین ورودی تست امکان تأیید سریع سیگنال خروجی حلقه را با استفاده از منبع ولتاژ DC متغیر می دهد
مدار Power-up Inhibit خطاهای سیگنال ناشی از گذرای ولتاژ خط را حذف می کند
درست نیست/مدار شکست سیگنال از خروجی های بالا یا آلارم های کاذب به دلیل معیوب بودن پروب های مجاورت یا اتصالات شل جلوگیری می کند.
انتخاب گیره های ریل DIN یا پیچ های نصب روی دیوار به عنوان گزینه های استاندارد نصب
ساخت گلدان برای محیط های با رطوبت بالا (تا 100% متراکم)
سازگاری با پروب مجاورتی 3300 NSv امکان نصب مبدل را در مناطق کوچک با کمترین فاصله

مشخصات فنی

پارامتر	مشخصات
ورودی	یک پروب مجاورتی 3300 NSv غیر تماسی و کابل داخلی را می پذیرد
قدرت	به ورودی +12 تا +35 Vdc در ترمینال فرستنده نیاز دارد
خروجی سیگنال	4 تا 20 mAdc در محدوده مشخص شده در مقیاس کامل در پیکربندی 2 سیم
دقت حلقه	در محدوده ± 1.5٪ در محدوده مقیاس کامل مشخص شده (معمولی). دقت ارزیابی شده از ورودی سیگنال TEST تا ولتاژ اندازه گیری شده در مقاومت حلقه 250 Ω
حداکثر مقاومت حلقه	1000 Ω با کابل 35 Vdc
محدودیت فعلی	23 میلی آمپر معمولی
صفر و اسپان	تنظیمات خارجی بدون تعامل
خوب نیست/شکست سیگنال	خروجی سیگنال به کمتر از 3.6 میلی آمپر در عرض 100 میکروثانیه پس از وضعیت سالم نمی رسد. خروجی سیگنال در عرض 0.1 ثانیه پس از حذف وضعیت خوب نیست بازیابی شد
خروجی سنسور پروکسیمیتور	سازگار با تجهیزات تست غیر زمینی و قابل حمل. از آداپتور آزمایشی 122115-01 برای جداسازی سیگنال با تجهیزات آزمایشی متصل به زمین و برق ac استفاده کنید

نکات مهم

تنظیم پروب بحرانی

تنظیم و برد پروب در اندازه گیری موقعیت رانش حیاتی است. تنظیمات نادرست شکاف پروب ممکن است مانع از رسیدن فرستنده به مقیاس کامل در جهت های معمولی یا مخالف شود. برای تنظیم مناسب، دستورالعمل های موجود در دفترچه راهنما را دنبال کنید.

محدودیت های کاربردی

فرستنده های رانش در مقایسه با سیستم های نظارت مستمر دارای محدودیت هایی هستند. در حالی که قادر به هشدار در موقعیت رانش و بررسی غیر OK است، عملکردهای مانیتور مانند شکست کانال OK زمان بندی شده، دور زدن خطر، و ضربدر سفر قابل استفاده نیستند. PLC های متصل به فرستنده های رانش برای سیستم های تشخیصی در سطح کارخانه مناسب نیستند.

توصیه جداسازی سیگنال

کانکتور کواکسیال PROX OUT فرستنده ارتعاش 991 سیگنال مبدل دینامیکی غیر ایزوله را ارائه می دهد. در حالی که می‌توانید این سیگنال را مستقیماً به تجهیزات آزمایشی با باتری یا ایزوله متصل کنید، ما اکیداً توصیه می‌کنیم از آداپتور آزمایشی 990/991 برای جداسازی سیگنال هنگام استفاده از تجهیزات آزمایشی برق‌رسانی برای حفظ یکپارچگی حفاظت ماشین‌آلات استفاده کنید.
