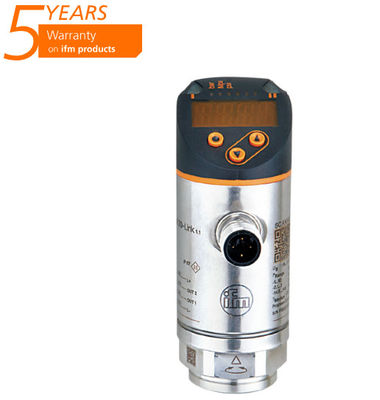

حسگر فشار IFM با صفحه نمایش PN2071 PN-250-SER14-MFRKG/US/ در موجود

حسگر فشار IFM با صفحه نمایش PN2071 PN-250-SER14-MFRKG/US/ در موجود

• دو خروجی سوئیچ، یکی از آنها قابل برنامه ریزی به عنوان IO-Link و یکی به عنوان خروجی آنالوگ
• نمایش قرمز/سبز برای شناسایی واضح محدوده قابل قبول
• اتصال فرآیند می تواند برای تراز بهینه چرخش
• با ثبات طولانی مدت به لطف حفاظت از بیش از حد
• طراحی قوی برای استفاده در محیط های صنعتی خشن



  ویژگی های محصول

  تعداد ورودی و خروجی	تعداد خروجی های دیجیتال: 2؛ تعداد خروجی های آنالوگ: 1
  محدوده اندازه گیری	0250 بار 0...3625 psi 0...25 MPa
  اتصال فرآیند	اتصال رشته ای G 1/4 رشته داخلی (DIN EN ISO 1179-2)

  درخواست

  ویژگی ویژه	رابط های زره دار
  عنصر اندازه گیری	سلول فلزی فلزی نازک
  درخواست	برای کاربردهای صنعتی
  رسانه ها	مایعات و گازها
  دمای متوسط[°C]	-25...80
  حداقل فشار انفجار	۱۲۰۰ بار 17400 psi 120 MPa
  درجه بندی فشار	500 بار ۷۲۵۰ psi 50 MPa
  مقاومت خلاء	-1000 مبار -0.1 MPa
  نوع فشار	فشار نسبی

  داده های برق

  ولتاژ کار[V]	18...30 DC؛ (به SELV/PELV)
  مصرف جاری[mA]	< 35
  حداقل مقاومت عایق[MΩ]	100(500 ولت DC)
  کلاس حفاظت	III
  حفاظت از قطب معکوس	آره
  زمان تاخیر روشن شدن[s]	0.3
  نگهبان یکپارچه	آره

  ورودی / خروجی

  تعداد ورودی و خروجی

  تعداد خروجی های دیجیتال: 2؛ تعداد خروجی های آنالوگ: 1

  خروجی

  تعداد کل خروجی ها	2
  سیگنال خروجی	سیگنال سوئیچینگ؛ سیگنال آنالوگ؛ IO-Link؛ (تعداد پذیر)
  طراحی الکتریکی	PNP/NPN
  تعداد خروجی های دیجیتال	2
  عملکرد خروجی	به طور معمول باز / به طور معمول بسته است.
  حداکثر خروجی قطره ولتاژ DC[V]	2
  مقدار جریان ثابت خروجی سوئیچینگ DC[mA]	250
  فرکانس سوئیچینگ DC[هرتز]	< 500
  تعداد خروجی های آنالوگ	1
  خروجی جریان آنالوگ[mA]	4....20؛ (توسعه پذیر 1: 5)
  حداکثر بار[Ω]	500
  ولتاژ خروجی آنالوگ[V]	0....10؛ (توسعه پذیر 1: 5)
  مقاومت حداقل بار[Ω]	2000
  حفاظت از اتصال کوتاه	آره
  نوع محافظت از اتصال کوتاه	نبض
  حفاظت از بیش از حد	آره

  محدوده اندازه گیری/تنظیم

  محدوده اندازه گیری	0250 بار 0...3625 psi 0...25 MPa
  نقطه شروع آنالوگ	0...200 بار 0... 2900 psi 0...20 MPa
  نقطه پایانی آنالوگ	50250 بار 725...3625 psi 5...25 MPa

  تنظیمات کارخانه / CMPT = 2
  نقطه تنظیم SP	1.5250 بار 25...3625 psi 0.15...25 MPa
  نقطه بازنشستگی rP	0.5...249 بار 10...3610 psi 0.05....24.9 MPa
  حداقل تفاوت بین SP و rP	1.5 بار 15 پسی 0.15 MPa
  در مراحل	0.5 بار 5 پی اس آی 0.05 MPa

  حالت_B وضوح بالا / CMPT = 3
  نقطه تنظیم SP	1.6250 بار 23...3626 psi 0.16...25 MPa
  نقطه بازنشستگی rP	0.5...249 بار 8...3611 پسی 0.05....24.9 MPa
  حداقل تفاوت بین SP و rP	1.1 بار 15 پسی 0.11 MPa
  در مراحل	0.1 بار 1 پی اس آی 0.01 MPa

  دقت / انحراف

  دقت نقطه سوئیچ[% از طول مدت]	< ± 04؛ (به پایین برگردد 1:1)
  تکرار[% از طول مدت]	< ± 01(با نوسانات دما < 10 K؛ کاهش 1:1)
  انحراف از ویژگی ها[% از طول مدت]	< ± 0,25 (BFSL) / < ± 0,5 (LS) ؛ (تردد 1:1; BFSL = بهترین خط مستقیم مناسب؛ LS = تنظیم مقدار محدودی)
  انحراف هیسترز[% از طول مدت]	< ± 01؛ (به پایین برگردد 1:1)
  ثبات بلند مدت[% از طول مدت]	< ± 005؛ (به سمت پایین 1:1در هر شش ماه
  ضریب دمای نقطه صفر[٪ از طول طول / 10 K]	0,2(-25 تا 80 درجه سانتیگراد)
  محدوده ضریب دمای[٪ از طول طول / 10 K]	0,2(-25 تا 80 درجه سانتیگراد)
  یادداشت در مورد دقت / انحراف	دقت نقطه سوئیچ، خط خطی در DNV GL: < ± 1٪: < ± 1٪

  زمان پاسخ

  زمان پاسخ[ms]	< 15
  زمان تاخير قابل برنامه ريزي است[s]	0....50
  ارزش فرآیند خنک کننده dAP[s]	0....4
  خنک کننده برای خروجی آنالوگ dAA[s]	0....4
  حداکثر زمان پاسخ در خروجی آنالوگ[ms]	3

  نرم افزار / برنامه نویسی

  گزینه های تنظیم پارامتر

  هیسترسیس / پنجره؛ به طور معمول باز / به طور معمول بسته؛ تاخیر روشن شدن / خاموش شدن؛ خفیف کردن؛ واحد نمایش؛ خروجی جریان / ولتاژ

  رابط ها

  رابط ارتباطی	IO-Link
  نوع انتقال	COM2 (38,4 kBaud)
  بازنگری IO-Link	1.1
  استاندارد SDCI	IEC 61131-9
  حالت SIO	آره
  نوع بندر اصلی مورد نیاز	A؛ (وقتی پین 2 متصل نشده است: B)
  شناسه های دستگاه پشتیبانی شده	نوع عملیات ID دستگاه تنظیمات کارخانه / CMPT = 2 460 حالت_B وضوح بالا / CMPT = 3 639
  یادداشت	برای اطلاعات بیشتر لطفا فایل PDF IODD را در زیر "Downloads" ببینید.

  تنظیمات کارخانه / CMPT = 2
  پروفایل	حسگر هوشمند: متغیر داده پردازش؛ شناسایی دستگاه، تشخیص دستگاه
  حداقل زمان چرخه فرآیند[ms]	2.3
  فشار وضوح IO-Link[بار]	0.1
  داده های فرآیند IO-Link (سیکلیک)	عملکرد طول بیت فشار 14 اطلاعات تغییر دوگانه 2
  عملکردهای IO-Link (acyclic)	برچسب خاص برنامه

  حالت_B وضوح بالا / CMPT = 3
  پروفایل	سنسور هوشمند ED2: سنسور اندازه گیری دیجیتال (0x000A) ، شناسایی و تشخیص (0x4000)
  حداقل زمان چرخه فرآیند[ms]	3
  فشار وضوح IO-Link[بار]	0.1
  داده های فرآیند IO-Link (سیکلیک)	عملکرد طول بیت فشار 16 وضعیت دستگاه 4 اطلاعات تغییر دوگانه 2
  عملکردهای IO-Link (acyclic)	برچسب خاص برنامه

  شرایط عملیاتی

  دمای محیط[°C]	-25...80
  دمای ذخیره سازی[°C]	-چهارده...100
  حفاظت	IP 65؛ IP 67

•
