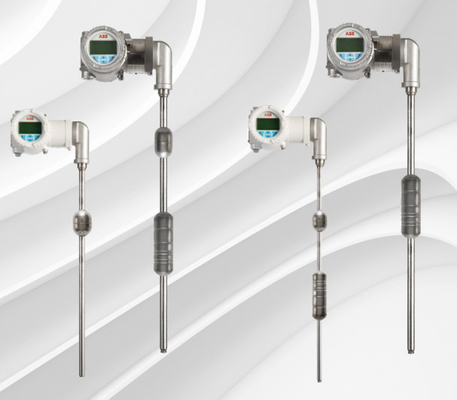

فرستنده سطح مغناطیسی ABB LMT100 تشخیص دقیق سطح مایع و سطح رابط

ویژگی ها
• دقت بالا: 0.01٪ از مقیاس کامل یا ± 1.27 میلی متر
• نیازی به تنظیم مجدد نیست: آن را تنظیم کنید و فراموش کنید
• حسگر برتر (پاتنت شماره 5،473245)
• نشان دادن محلی با صفحه نمایش HMI
• محفظه دوقلو با ترمینال ساحلی جداگانه
محفظه
• حلقه ای که به طول 22 متر (75 فوت) سنجه مجهز است
• اندازه گیری سطح کل و/یا سطح رابط
• فشار به 165.48 بار (2400 psig)
Std. 124.1 bar (1800 psig)
• محدوده دمای: ¥195.5 تا 426.6 درجه سانتیگراد
با گزینه ها
• ماژول الکترونیک قابل تعویض / ارتقا
• فیلتر RFI/EMI داخلی
• ارتباطات دیجیتال
• 4 تا 20 mA خروجی HART®
• HART 7 و FOUNDATIONTM Fieldbus ITK63.0
• تایید مکان های خطرناک جهانی و قابلیت SIL 2/3

فرستنده الکترونیک
تکرار پذیری ± 0.005٪ از مقیاس کامل یا 0.31 میلی متر (0.012 اینچ) ، هر کدام بزرگتر است.
عدم خطی بودن ± 0.01٪ از مقیاس کامل یا 0.86 میلی متر (0.034 اینچ) ، هر کدام بزرگتر است
دقت اندازه گیری ± 0.01٪ از مقیاس کامل یا 1.27 میلی متر (0.050 اینچ) ، هر کدام از آنها بزرگتر است1
ولتاژ تغذیه 12 تا 43 ولت DC برای حلقه 4 تا 20mA HART، 9.0 تا 32 ولت DC برای Foundation Fieldbus
خروجی/ ارتباطات 4 تا 20mA HART7 یا FOUNDATION Fieldbus ITK 6.3.0
رابط کاربری نمایشگر تعاملی، DTM، EDDL، FDI با پیام NE107
حفاظت از نوشتن سوئیچ سخت افزاری و سوئیچ نرم افزاری
مصرف برق 4 تا 20mA در 36.0 ولت DC 3.6 mA 0.13 W؛ 21mA 0.76 W
در ۱۲٫۰ ولت DC ٫ ۳٫۶ mA ۰٫۰۴۳ W؛ ۲۱mA ۰٫۲۵ W
حالت HART (4.0mA) در 36.0 V DC 0.144 W
در 12.0 ولت DC 0.048 W
حالت FF (17 mA) در 9.0 V DC 0.153 W
در 32.0 ولت DC 0.544 W
حداکثر مقاومت خط 4 تا 20mA در 36.0 V DC و 21 mA، 1142 Ω*
در 24.0 ولت DC و 21 mA، 571 Ω
در 13.5 ولت DC و 21 mA، < 72 Ω**
**حداکثر مجاز با ارتباطات HART 700 Ω است
**به نمودار جریان/مقاومت مراجعه کنید
حالت HART (4mA) < 650 تا 700 Ω
حالت FF (17mA) در 32.0 V DC، 1500 Ω.
در 9.0 ولت DC، 50 Ω.
حفاظت قطبی 4 تا 20 mA، دیود در سری با حلقه، FOUNDATION Fieldbus و Profibus PA، قطبی غیر حساس
نرخ به روز رسانی 10 اندازه گیری در ثانیه
حداقل فاصله اندازه گیری 76.2 میلی متر (3.0 اینچ) ، با کارخانه مشورت کنید اگر فاصله کوچکتر مورد نیاز باشد
میدان خنک کننده قابل تنظیم، محدوده: 0 تا 60 s
خروجی هشدار برای 4 تا 20 mA: NE43، نرم افزار یا سخت افزار قابل انتخاب. سطح بالا (21 mA) یا پایین (3.6 mA)
سرکوب افزایش برق یکپارچه سرکوب افزایش برق در دسترس با کد گزینه S1 که IEC61000-4-5، 1kV/2kV، معیارهای B را برآورده می کند
دمای محیط ¥40 تا 85 °C (¥40 تا 185 °F) محیط2
رطوبت 0 تا 100٪ RH
جدول خطی سازی 21 نقطه در دسترس است
سنسور دما (اختیاری) 1000 اوم Pt RTD، کد گزینه SER یا STL
کلاس تحمل دمای IEC 60751 کلاس B، ±(0.3+0.005[t]) 70° تا 230 °C
محفظه دو محفظه
مواد محفظه ای از آلومینیوم ریخته ای کم مس با پوشش پودری یا فولاد ضد زنگ 316
فرستنده از راه دور فاصله های از راه دور استاندارد 5 متر (16 فوت) ، 10 متر (33 فوت) ، 20 متر (66 فوت) ، 30 متر (98 فوت)
مواد برچسب دستگاه AISI 316 فولاد ضد زنگ
اتصال الکتریکی دو M20 x 1.5 یا دو 1⁄2in FNPT، آداپتورها و اتصال های اتوبوس نیز در دسترس است
حفاظت از نفوذ IP66، NEMA 4X
1 دقت اندازه گیری در شرایط محیطی کارخانه (23.88 ° F ± 5.6 ° C [75 ° F ± 10 ° F]) با استفاده از یک آهنربا کالیبراسیون ثبت می شود. دقت ممکن است بیشتر باشد
تحت تاثیر عوامل دیگر مانند هیسترسی شناور، نصب، شرایط فرآیند و شرایط محیطی.
2 برخی از مجوزهای سازمان ممکن است متفاوت باشد.
لوله حسگر
گزینه های استاندارد
ماده 316/L فولاد ضد زنگ آلیاژ 20، Hastelloy® C276، PFA®TEFLON® پوشانده شده، سایر موارد بر اساس درخواست
دمای فرآیند ¥195.5 تا 121.1 °C (¥320 تا 250 °F) تا 427 °C (800 °F) با گزینه ها
فشار فرآیند ¥1.0 تا 124.1 بار @ 149 °C (¥14.7 تا 1800 psig @ 300 °F) حداکثر 165.47 bar (2400 psig) با نوع سنج HP
طول سنج 304.8 mm تا 9.14 m (1 تا 30 ft) 22.86 m (75 ft) حداکثر w / W7 سنج انعطاف پذیر در چاه سنسور
طول سنجه
تحمل
±3.2 mm (0.125 in) تا 3.0 m (10 ft) ؛ ±6.4 mm (0.25 in) تا 6.0 m (20 ft) ؛
±9.0 میلی متر (0.35 اینچ) تا 9.0 متر (29.5 فوت) ؛ +/?? 25.4 میلی متر (1.0 اینچ) تا 22.86 متر (75 فوت)
نصب 3⁄4 در MNPT فلج های فشرده سازی فشرده سازی، فلج های رشته دار، فلج های آزاد و فلج های جوشیده
اتصال فرآیند نیز در دسترس است
️
