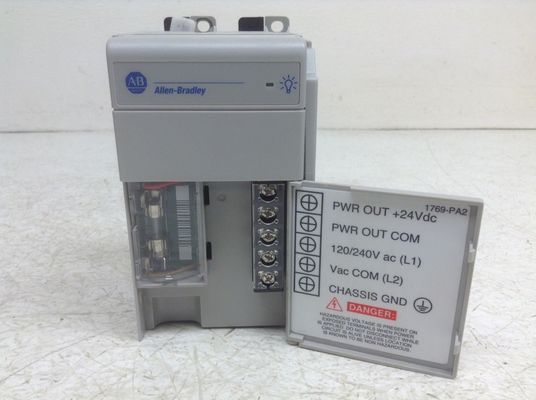

ماژول منبع تغذیه CompactLogix 1769-PA2

توضیحات: 1769-PA2 یک منبع تغذیه CompactLogix 1769 است. این منبع تغذیه دارای محدوده ولتاژ ورودی 85 تا 265 ولت AC، با ولتاژ ورودی نامی 120 ولت / 220 ولت AC است. ظرفیت جریان آن 2.0 آمپر در 5.0 ولت و 0.8 آمپر در 24 ولت DC است.

1769-PA2 یک منبع تغذیه ورودی/خروجی CompactLogix است. این منبع تغذیه عمدتاً به عنوان منبع تغذیه ورودی/خروجی استفاده می شود و در یک مجموعه CompactLogix یا به یک بانک ورودی/خروجی توسعه نصب می شود. این ماژول با در نظر گرفتن رتبه فاصله منبع تغذیه مورد نیاز، برق ماژول های متصل در هر دو جهت ماژول نصب شده در سیستم را تامین می کند.

هنگامی که در کنار یک مجموعه کنترلر CompactLogix نصب می شود، ماژول های Compact I/O می توانند در هر دو طرف منبع تغذیه نصب شوند زیرا منبع تغذیه می تواند برق را در هر دو جهت تامین کند و همچنین رتبه فاصله منبع تغذیه را می توان در هر دو جهت محاسبه کرد. تا هشت (8) ماژول 1769 را می توان در هر دو طرف این منبع تغذیه نصب کرد.

محدوده ولتاژ ورودی مورد نیاز برای این منبع تغذیه 85-265 ولت AC با فرکانس 47-63 هرتز است. ظرفیت جریان آن 2.0 آمپر در 5 ولت DC و 0.8 آمپر در 24 ولت DC است. این ماژول مجهز به یک فیوز داخلی است که می تواند با Wickmann 19195-3.15A یا Littelfuse 02183.15MXP جایگزین شود.

این منبع تغذیه دارای ابعاد 118 × 70 × 87 میلی متر (4.65 × 2.76 × 3.43 اینچ) و وزن تقریبی 525 گرم (1.16 پوند) است. به عنوان استاندارد پلتفرم CompactLogix، این ماژول منبع تغذیه نیز از نصب بر روی ریل DIN یا مستقیماً بر روی صفحه نصب پشتیبانی می کند.

این منبع تغذیه دارای لیست UL برای مکان های خطرناک کلاس 1، بخش 2 گروه A، B، C، D است و برای ایالات متحده و کانادا گواهی شده است. به فایل UL E10314، قانون رادیو ارتباطات استرالیا، مطابق با: AS/NZS CISPR 11؛ انتشارات صنعتی و اتحادیه اروپا 2004/108/EC دستورالعمل EMC مراجعه کنید.

1769-PA2 یک منبع تغذیه CompactLogix 1769 است که توسط تولید شده است. این منبع تغذیه دارای ظرفیت جریان 0.8 آمپر در 24 ولت DC است.

هنگام نصب 1769-PA2، باید فضای مجاور 50 میلی متری بین آن و تجهیزات اطراف برای تهویه مناسب آن در نظر گرفته شود. همچنین، هنگام نصب ماژول منبع تغذیه، اطمینان حاصل کنید که هیچگونه الکتریسیته ساکن، تشعشع UV یا آلودگی در حین نصب یا بهره برداری با ماژول تماس نداشته باشد. باید از گرمای بیش از حد اجتناب شود زیرا می تواند باعث آسیب به کل ماژول منبع تغذیه شود. در صورتی که دمای محیط به طور قابل توجهی بالا باشد، باید از چندین روش تهویه استفاده شود. ماژول 1769-PA2 یک منبع تغذیه باز است که محفظه ندارد.
منبع تغذیه 1769-PA2 همچنین می تواند بر روی ریل DIN نصب شود. نکته مهم هنگام نصب این ماژول منبع تغذیه این است که باید زمین شود. هنگام اتصال ماژول، باید از سیم 14 AWG استفاده شود و سیم ها باید تا حد امکان کوتاه نگه داشته شوند. نوع سیم توصیه شده سیم مسی با مقاومت حداقل 90 درجه سانتیگراد است. توصیه می شود منبع تغذیه توسعه Compact I/O 1769-PA2 را در محفظه ای قرار دهید که ماژول را از اتمسفر خورنده یا آلاینده هایی که ممکن است از هوای آزاد بیایند محافظت کند. اگر در محفظه استفاده می شود، استفاده از تهویه مطبوع برای مقابله با گرما در اطراف محفظه توصیه می شود. منبع تغذیه توسعه Compact I/O 1769-PA2 با یک فیوز عرضه می شود که در برابر نوسانات غیرعادی خط و جریان های اتصال کوتاه محافظت می کند. ماژول 1769-PA2 با ولتاژ ورودی AC 120 تا 240 ولت با فرکانس بین 47 تا 63 هرتز کار می کند. این منبع تغذیه تنها 2 پوند وزن دارد و تنها 8 × 8 × 5 اینچ اندازه دارد، که حمل و نقل آن را آسان می کند.
