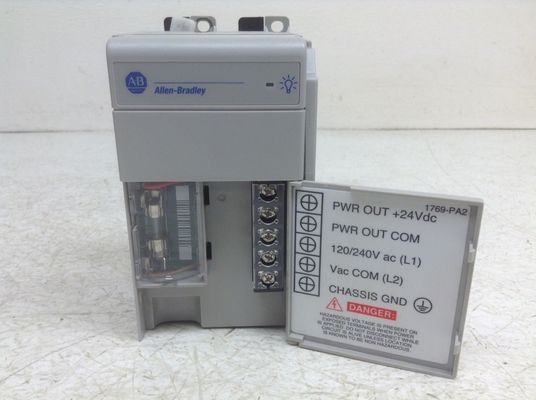

1769-PA2 CompactLogix ALLEN BRADLEY ماژول منبع برق

توضیحات: آلن-برادلی 1769-PA2 یک منبع برق کامپکت لوژیک 1769 است. این منبع برق دارای محدوده ولتاژ ورودی 85 265VAC است که با ورودی اسمی 120V / 220V AC کار می کند.ظرفیت فعلی 2.0A در 5.0V و 0.8A در 24VDC.

آلن-برادلی 1769-PA2 یک منبع تغذیه I / O CompactLogix است. این منبع تغذیه در درجه اول به عنوان منبع تغذیه I / O استفاده می شود ، در یک مجمع CompactLogix یا در یک بانک I / O گسترش نصب می شود.آن را به ماژول های متصل به هر دو جهت از ماژول نصب شده به یک سیستم در نظر گرفتن اندازه گیری فاصله مورد نیاز تامین برق قدرت فراهم می کند..

وقتی که در امتداد یک کنترلر کامپکت لوگیکس نصب می شود، Compact I/O modules may be installed on both sides of the power supply as the power supply can supply power on both directions as well as the Power supply distance rating may also be counted in both waysتا هشت (8) 1769 ماژول می تواند در هر دو طرف این منبع برق نصب شود.

محدوده ولتاژ ورودی مورد نیاز برای این منبع برق 85-265VAC با فرکانس 47-63 هرتز است. این ظرفیت جریان 2.0A در 5VDC و 0.8A در 24VDC دارد.این ماژول مجهز به یک فیوز داخلی است که می تواند با Wickmann 19195-3 جایگزین شود..15A یا لیتلفوز 02183.15MXP

این منبع تغذیه دارای ابعاد 118 x 70 x 87 میلی متر (4.65 x 2.76 x 3.43 اینچ) و وزن تقریبی 525 گرم (1.16 پوند) است. به عنوان استاندارد برای پلت فرم CompactLogix،این ماژول تغذیه همچنین از نصب به یک DIN یا به طور مستقیم به یک صفحه نصب پشتیبانی می کند.

این منبع برق UL فهرست شده برای کلاس 1، بخش 2 گروه A، B، C، D مکان های خطرناک، برای ایالات متحده و کانادا گواهی شده است.AS/NZS CISPR 11: انتشارات صنعتی و اتحادیه اروپا 2004/108/EC EMC دستورالعمل سازگار.

1769-PA2 یک منبع برق 1769 CompactLogix است که توسط آلن بردلی ساخته شده است. این منبع برق دارای ظرفیت 0.8A در 24 VDC است.

در هنگام نصب آلن بردلی 1769-PA2، باید فاصله 50 میلی متری بین آن و تجهیزات نزدیک به آن باقی بماند تا به درستی تهویه شود.هنگام نصب ماژول منبع برق، اطمینان حاصل کنید که هیچ تابش استاتیک، UV یا باقی مانده در طول نصب یا کار به ماژول دست نخواهد زد.باید از گرمای بیش از حد اجتناب شود زیرا این امر می تواند باعث آسیب به کل ماژول تغذیه شود. هنگامی که دمای محیط بیش از حد بالا است، چندین روش تهویه باید اعمال شود. ماژول 1769-PA2 یک منبع برق باز بدون محفظه است.
منبع تغذیه آلن-برادلی 1769-PA2 همچنین می تواند بر روی یک ریل DIN نصب شود. نکته مهمی که هنگام نصب این ماژول منبع تغذیه باید توجه داشته باشید این است که باید به زمین متصل شود.هنگام اتصال ماژول، باید از سیم 14 AWG استفاده شود و سیم ها باید تا حد ممکن کوتاه باشند. نوع سیم توصیه شده سیم مس با مقاومت حداقل 90 درجه سانتیگراد است. It is recommended to place the Allen-Bradley 1769-PA2 compact I/O expansion power supply in an enclosure that protects the module from a corrosive atmosphere or contaminants that might come from the open airاگر در یک محفظه استفاده شود، استفاده از تهویه مطبوع برای مبارزه با گرما در اطراف محفظه توصیه می شود.منبع تغذیه انبساط I / O کامپکت Allen-Bradley 1769-PA2 با یک فیوز همراه است که محافظت از خطوط غیر طبیعی و جریان های مدار کوتاه را ارائه می دهدماژول 1769-PA2 با قدرت ورودی AC 120 تا 240 ولت در فرکانس بین 47 تا 63 هرتز کار می کند. این منبع برق فقط 2 پوند وزن دارد و فقط 8 x 8 x 5 اینچ اندازه گیری می کند.که حمل و نقل را آسان می کند.
