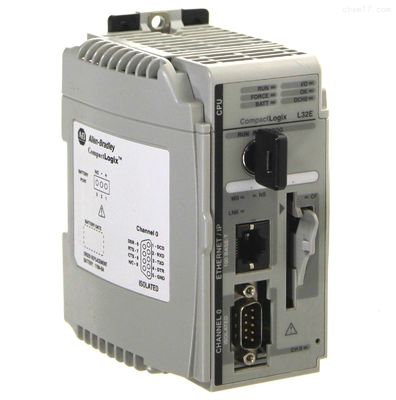

1769-L32E CompactLogix 750KB ماژول کنترلر اینت

کنترلر ماژولار CompactLogix با شماره قطعه 1769-L32E یک کنترل کننده اتوماسیون قابل برنامه ریزی (PAC) است که توسط آن ساخته شده است. کنترلر معمولاً در برنامه های کنترل ماشین و فرآیندهای متوسط ​​استفاده می شود. این کنترلر دارای یک پورت ارتباطی RS232 و اترنت است.

پیکربندی پیش‌فرض رابط RS232 DF1 Full Duplex، 19.2 Kbps، بدون برابری، آدرس ایستگاه 0، بدون دست دادن، تشخیص خطای BCC، تشخیص خودکار پاسخ تعبیه‌شده، 8 بیت داده و 1 بیت توقف است. این پیکربندی پیش فرض را می توان به صورت دستی برای برقراری ارتباط اولیه با دستگاه پیکربندی کرد. اگر با RSLinx- استفاده می شود، می توان از پیکربندی خودکار برای شناسایی خودکار تنظیمات ارتباط استفاده کرد. پورت RS232 همچنین می تواند به عنوان یک رابط پروتکل ASCII برای اتصال ابزارهای بارکد، که معمولا در فرآیندهای تولید استفاده می شوند، پیکربندی شود.

ارتباط اترنت نیاز به پیکربندی اولیه دارد که می تواند با استفاده از BOOTP-DHCP یا دانلود از طریق رابط RS232 انجام شود. با استفاده از BOOTP-DHCP، یک کابل اترنت برای اتصال کنترلر به میزبان BOOTP مورد نیاز است.

کنترلر کامپکت Logix 1769-L32E در یک بسته منحصر به فرد، جمع و جور و مقرون به صرفه عرضه می شود. دارای یک (1) اترنت و یک (1) پورت ارتباطی سریال است. می توان آن را از طریق کابل 1747-CP3 یا 1756-CP3 یا کابل اترنت به دستگاه متصل کرد. دارای حافظه کاربری یکپارچه 750 کیلوبایتی است و با کارت های CompactFlash با شماره مدل 1784-CF128 قابل ارتقا است.

1769-L32E دارای باتری قابل تعویض با شماره قطعه مربوطه 1769-BA است. این کنترلر از نصب حداکثر شانزده (16) ماژول ورودی/خروجی فشرده با حداکثر سه گروه 1/O که از طریق دو کابل توسعه متصل هستند پشتیبانی می کند. 1769-L32E دارای جریان DC (5 ولت) 850 میلی آمپر و اتلاف حرارت تا 6.5 وات است. 1769-L32E را می توان به راحتی با استفاده از روش نصب DIN یا نصب پانل نصب کرد. براکت DIN دارای امتیاز ضربه عملیاتی 30 G و درجه ضربه غیرعملیاتی 50 G است، در حالی که پانل دارای امتیاز ضربه 30 G در حالت کار و 50 G در حالت غیرعملیاتی است.

کنترلر 1769-L32E دارای درجه ارتعاش 5 G در حالت کار است. این می تواند نیروهای گشتاور نصب شده 1.1 تا 1.8 نیوتن متر را تحمل کند. 1769-L32E دارای محدوده دمای کاری 0 تا 60 درجه سانتیگراد (32 تا 140 درجه فارنهایت)، محدوده دمای ذخیره سازی 40- تا 85 درجه سانتیگراد (40- تا 185 درجه فارنهایت) و محدوده رطوبت نسبی غیر متراکم بین 0 تا 95 درصد است. کنترلر Logix دارای مجموعه ای از رتبه بندی انتشارات تایید شده (CISPA11) است و دارای یک محفظه باز منحصر به فرد است. اندازه خط توصیه شده برای خطوط رشته ای بین 22 تا 16 AWG است، در حالی که خطوط جامد باید بین 22 تا 14 AWG رتبه بندی شوند. وزن این ماژول هنگام حمل حدود 2 پوند و ابعاد 8x8x5 اینچ است.

سری CompactLogix 1769 به عنوان یک پلت فرم مهاجرت برای سری های قدیمی PLC، PLC5 و SLC500 عمل می کند. انواع محصولات CompactLogix 1769، از جمله 1769-L32E، تضمین می‌کنند که قابلیت‌های پردازنده قبلی حفظ و ارتقا می‌یابد.
پردازنده 1769-L32E می تواند تا شانزده (16) ماژول ورودی/خروجی فشرده را در خود جای دهد. همچنین با افزودن سه (3) کتابخانه افزونه /O از افزونه ها پشتیبانی می کند. این کنترلر دارای حافظه یکپارچه 750 کیلوبایتی است و می توان آن را با نصب کارت CompactFlash 1784-CF64 یا 1784-CF128 به حافظه غیر فرار متصل کرد. این کنترلر از 1769-BA برای ذخیره حافظه کاربر استفاده می کند. از تخلیه کامل باتری خودداری کنید، زیرا ممکن است حافظه کاربر از جمله برنامه های کاربر را از بین ببرد. برای جلوگیری از چنین اتفاقاتی از حافظه غیر فرار استفاده کنید.
