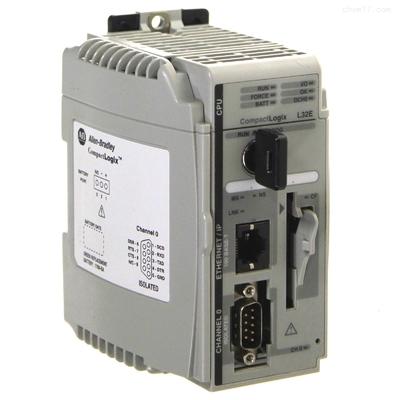

1769-L32E ALLEN BRADLEY CompactLogix 750KB ماژول کنترل کننده اینت

کنترل کننده ماژولار CompactLogix با شماره قطعه 1769-L32E یک کنترل کننده اتوماسیون قابل برنامه ریزی (PAC) تولید شده توسط آلن بردلی است.کنترل کننده به طور معمول در کنترل ماشین و برنامه های پردازش متوسط استفاده می شودکنترل کننده دارای یک RS232 یکپارچه و یک پورت ارتباطی اترنت است.

پیکربندی پیش فرض رابط RS232 DF1 Full Duplex، 19.2 Kbps، بدون برابر، آدرس ایستگاه 0، بدون دست دادن، تشخیص خطای BCC، تشخیص خودکار پاسخ جاسازی شده، 8 بیت داده،و یک بیت توقف. این پیکربندی پیش فرض می تواند به صورت دستی برای ایجاد ارتباط اولیه با دستگاه پیکربندی شود. اگر با RSLinx استفاده شود،پیکربندی خودکار می تواند برای تشخیص خودکار ارتباطات استفاده شود تنظیماتپورت RS232 همچنین می تواند به عنوان یک رابط پروتکل ASCII برای اتصال ابزار بارکد که معمولا در فرآیندهای تولید استفاده می شود، پیکربندی شود.

ارتباطات اترنت نیاز به پیکربندی اولیه دارد که می تواند با استفاده از BOOTP-DHCP یا دانلود از طریق رابط RS232 انجام شود. با استفاده از BOOTP-DHCP،یک کابل اترنت برای اتصال کنترل کننده به میزبان BOOTP مورد نیاز است.

کنترل کننده کامپکت Logix Allen-Bradley 1769-L32E در یک بسته منحصر به فرد، جمع و جور و مقرون به صرفه عرضه می شود. این یک (1) پورت اتریتن و یک (1) پورت ارتباطی سریالی را یکپارچه کرده است.آن را می توان به دستگاه از طریق یک کابل 1747-CP3 یا 1756-CP3 یا یک کابل اترنت متصلاین دستگاه دارای یک حافظه 750 کیلو بایت است و می تواند با کارت های CompactFlash، مدل شماره 1784-CF128 گسترش یابد.

1769-L32E دارای یک باتری قابل تعویض با شماره قطعات مربوطه 1769-BA است.کنترل کننده از نصب تا شانزده (16) ماژول I/O فشرده با حداکثر سه گروه 1/O که از طریق دو کابل گسترش متصل هستند پشتیبانی می کند. 1769-L32E دارای یک جریان (5 ولت) DC 850 mA و تبعید گرما تا 6.5 وات است. 1769-L32E را می توان به راحتی با استفاده از روش های نصب DIN یا نصب پانل نصب کرد.براکت DIN دارای امتیاز ضربه عملیاتی 30 G و امتیاز ضربه غیر عملیاتی 50 G است، در حالی که پانل دارای امتیاز ضربه 30G در حالت کار و 50G در حالت غیر کار است.

کنترل کننده 1769-L32E دارای ارتعاش 5G در حالت کار است.1769-L32E دارای محدوده دمای کار از 0 تا 60 درجه سانتیگراد است، یک محدوده دمای ذخیره سازی از -40 تا 85 درجه سانتیگراد (-40 تا 185 درجه فارنهایت) ، و یک محدوده رطوبت نسبی بدون فشرده سازی از 0 تا 95٪.کنترل Logix دارای مجموعه ای از امتیازات انتشار گواهی شده (CISPA11) و دارای یک محفظه باز منحصر به فرد استاندازه خط توصیه شده برای خطوط متراکم بین 22 تا 16 AWG است، در حالی که خطوط جامد باید بین 22 تا 14 AWG باشد.ماژول در زمان ارسال حدود 2 پوند وزن دارد و اندازه 8x8x 5 اینچ است.

سری CompactLogix 1769 به عنوان یک پلت فرم مهاجرت برای سری قدیمی Allen Bradley PLC ، PLC5 و SLC500 عمل می کند. انواع محصولات CompactLogix 1769 ، از جمله 1769-L32E ،اطمینان حاصل شود که قابلیت های پردازنده قبلی حفظ و بهبود یافته است.
پردازنده 1769-L32E می تواند تا شانزده (16) ماژول I / O فشرده را در خود جای دهد. همچنین با اضافه کردن تا سه (3) کتابخانه توسعه / O از گسترش پشتیبانی می کند.کنترل کننده دارای حافظه یکپارچه 750 کیلوبایت است و می تواند با نصب یک کارت CompactFlash 1784-CF64 یا 1784-CF128 به حافظه غیر قابل تغییر متصل شود. کنترل کننده از 1769-BA برای ذخیره حافظه کاربر استفاده می کند. از تخلیه کامل باتری اجتناب کنید، زیرا ممکن است حافظه کاربر، از جمله برنامه های کاربر را از بین ببرد. برای جلوگیری از چنین حوادث، از حافظه غیر قابل تغییر استفاده کنید.
