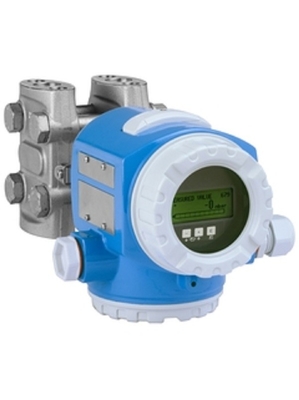

PMD75-ACA7FB3DAAU فشار فرقی دلتا بار PMD75 FKM مهر و موم ویتون

PMD75-ACA7FB3DAAU فشار متغیر دلتابار PMD75

تایید: یک منطقه غیر خطرناک
خروجی؛ کار: C 4-20mA HART؛ در داخل
خانه؛ پوشش مهر و موم؛ ورود کابل: A T14 Alu IP66/67 NEMA6P؛ EPDM؛ غده M20, T14 = پوشش جانبی (Ex d > رشته M20)
محدوده اسمی؛ مواد سلول؛ PN: 7F 500mbar/50kPa/7.5psi؛ 316L؛ 160bar/ 16MPa/2400psi
کالیبراسیون؛ واحد: B ** سفارشی؛ مشخصات اضافی را ببینید.
مواد غشا: 3 مونل
اتصال فرآیند: D NPT1/4-18 IEC61518 UNF7/16-20, 316L شامل 2 شیر, 316L
مهر: یک FKM Viton
گزینه ی اضافی 1: A انتخاب نشده
گزینه ی اضافی 2: U براکت نصب، دیوار/ لوله، 316L، طراحی کار سنگین
جزئیات:قیمت محدوده پایین: -10 mbar
مقدار محدوده بالایی: 300 mbar
ویژگی اندازه گیری: خطی
نمایش در 4mA (فقط HART): صفر
نمایش در 20mA (فقط HART): صفر
واحد نمایش: صفر

مشخصات در یک نگاه
دقت
استاندارد: 0.05%
پلاتین: تا 0.035%
حداکثر خطای اندازه گیری
0،075%
"پلاتین" ۰،۰۵٪
دمای فرآیند
-40 °C...85 °C
(-40 درجه فارنهایت تا 185 درجه فارنهایت)
محدوده دمای متوسط
گرادیان درجه حرارت از لوله های فشار
محدوده اندازه گیری فشار
10 mbar... 250 بار
(0.15 psi...3750 psi)
فشار فرآیند / حداکثر محدودیت فشار بیش از حد
420 بار (6300 psi)
قسمت های رطوبت شده اصلی
آلیاژ C276
316L
مونل
تانتالوم
حداکثر فاصله اندازه گیری
400 متر (1.312 فوت) H2O
حداکثر فشار فرآیند
حداکثر 420 بار
(حداکثر 6091 psi)
غشای فرآیند مواد
316L، آلیاژC،
تانتال
طلای رودیوم
سلول اندازه گیری
10 mbar... 250 بار
(0.15 psi...3750 psi)

حوزه کاربرد
فرستنده فشار فرقی Deltabar PMD75 با سنسور پیزورسیستیو و غشای فلزی جوشیده در تمام صنایع برای اندازه گیری مستمر در مایعات، بخارها و گازها استفاده می شود.عملکرد سه کلید امکان راه اندازی و کار ساده و قابل اعتماد را فراهم می کندماژول داده های هستوروم یکپارچه امکان مدیریت آسان پارامترهای فرآیند و دستگاه را فراهم می کند. مطابق IEC 61508 برای استفاده در برنامه های ایمنی SIL2/3 طراحی شده است.
برای اندازه گیری سطح، حجم یا جرم در مایعات، نظارت بر فشار دیفرانسیل و همچنین اندازه گیری جریان (حجم یا جریان جرم) در ارتباط با عناصر اولیه در گازها، بخارها و مایعات.

• اتصال فرآیند: رشته ها
• دمای فرآیند: -40 تا +85°C (-40 تا +185°F)
• محدوده اندازه گیری: 0.25mbar تا 40bar (0.0036 تا 600psi)
• دقت: ±0.05٪، "پلاتین" ±0.03٪ (اختیاری)
• گواهینامه های بین المللی حفاظت از انفجار، جلوگیری از پر شدن بیش از حد WHG، SIL، تأییدیه های بهداشتی، تأییدیه های دریایی

مزایا

• بهترین دقت، قابل تکرار و ثبات طولانی مدت
• بالاترین ایمنی به دلیل گاز فشرده با قابلیت های SIL2/3، گواهینامه IEC 61508
• راه اندازی آسان بر اساس منو از طریق صفحه نمایش محلی، 4 تا 20mA با HART، PROFIBUS PA، FOUNDATION Fieldbus
• مفهوم مدیریت داده های HistoROM برای راه اندازی سریع و آسان، نگهداری و تشخیص
• صرفه جویی در هزینه ها با مفهوم ماژولار برای تعویض آسان سنسور، صفحه نمایش یا الکترونیک
• مقاومت در برابر اضافه بار تا 420bar / 42MPa / 6300psi، تابع نظارت
• یکپارچه سازی سیستم مستقل (HART/PA/FF)
