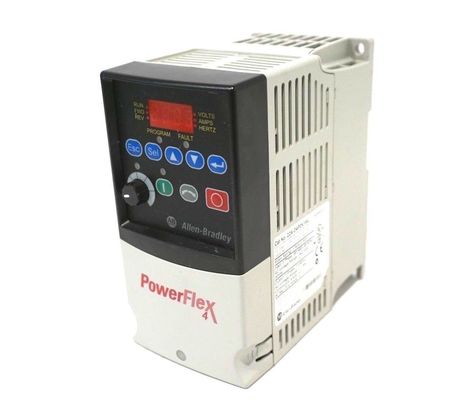

پاور فلکس 4 درایو فرکانس متغیر 22A-D4P0N104

حداکثر رتبه اتصال کوتاه:
120 ولت، 200...240 ولت، 380...480 ولت، 460...600 ولت: ±10%
48...63 هرتز
0.98 در کل محدوده سرعت

100,000 آمپر متقارن
ورودی های کنترل
دیجیتال
حالت SRC (منبع):

آنالوگ
4...20 میلی آمپر آنالوگ:
0...10 ولت DC آنالوگ:
پتانسیومتر خارجی:
جریان ورودی = 6 میلی آمپر
18...24 ولت = روشن، 0...6 ولت = خاموش
0...6 ولت = روشن، 18...24 ولت = خاموش

امپدانس ورودی 250 اهم
امپدانس ورودی 100 کیلو اهم
1...10 کیلو اهم، حداقل 2 وات
خروجی کنترل – قابل برنامه ریزی
خروجی ها
(رله فرم C)

رتبه بندی مقاومتی
خروجی های اپتو:
خروجی های آنالوگ:

رتبه بندی سلفی
30 ولت DC، 50 میلی آمپر
خروجی های آنالوگ:
3.0 آمپر در 30 ولت DC، 3.0 آمپر در 125 ولت AC، 3.0 آمپر در 240 ولت AC
30 ولت DC، 50 میلی آمپر
10 بیتی، 0...10 ولت، حداقل 1 کیلو اهم

0.5 آمپر در 30 ولت DC، 0.5 آمپر در 125 ولت AC، 0.5 آمپر در 240 ولت AC
غیر سلفی
10 بیتی، 4...20 میلی آمپر، حداکثر 525 اهم
فیوزها و قطع کننده های مدار
نوع فیوز توصیه شده:
قطع کننده های مدار توصیه شده:

قطع کننده مدار HMCP یا معادل آن.
ویژگی های حفاظتی

حفاظت موتور:
اضافه جریان:


حفظ توان بدون خطا:
حفاظت اضافه بار I2 t، 150% برای 60 ثانیه، 200% برای 3 ثانیه (حفاظت کلاس 10 را فراهم می کند)
محدودیت سخت افزاری 200%، خطای لحظه ای 300%
حداقل حفظ توان 0.5 ثانیه است - مقدار معمول 2 ثانیه است

100 میلی ثانیه
ترمز دینامیکی
IGBT ترمز داخلی با تمام رتبه ها گنجانده شده است.
محیط


دمای ذخیره سازی:

رطوبت نسبی:
شوک (عملیاتی):
لرزش (عملیاتی):
حداکثر 1000 متر (3300 فوت) بدون کاهش رتبه
–40 تا 85 درجه سانتیگراد (–40 تا 185 درجه فارنهایت)
مهم:

درایو نباید در منطقه ای نصب شود که اتمسفر محیط حاوی گاز، بخارات یا گرد و غبار قابل اشتعال یا
خورنده باشد. اگر درایو برای مدتی نصب نشود، باید
در منطقه ای ذخیره شود که در معرض اتمسفر خورنده قرار نگیرد.0 تا 95% بدون میعان
15G پیک برای مدت 11 میلی ثانیه (±1.0 میلی ثانیه)
1G پیک، 5 تا 2000 هرتز
کنترل
دقت فرکانس:
تنظیم سرعت:

شتاب/کاهش:
اضافه بار متناوب:
حفاظت اضافه بار الکترونیکی موتور:
ورودی دیجیتال: در محدوده ±0.05% فرکانس خروجی تنظیم شده.
ورودی آنالوگ: در محدوده 0.5% فرکانس خروجی حداکثر.
خروجی آنالوگ: ±2% مقیاس کامل، رزولوشن 10 بیتی.


حلقه باز با جبران لغزش: ±2% سرعت پایه در محدوده سرعت 40:1. 1% سرعت پایه
در محدوده سرعت 60:1.
حالت های توقف قابل برنامه ریزی متعدد شامل - رمپ، ساحل، ترمز DC، رمپ به نگهدار و منحنی S.
دو زمان شتاب و کاهش مستقل قابل برنامه ریزی. هر زمان می تواند از 0...600
ثانیه در فواصل 0.1 ثانیه برنامه ریزی شود.
قابلیت اضافه بار 150% تا 1 دقیقه، قابلیت اضافه بار 200% تا 3 ثانیه.
حفاظت اضافه بار موتور کلاس 10 را مطابق با ماده 430 NEC و حفاظت از دمای بیش از حد موتور
مطابق با ماده 430.126 (A) (2) NEC فراهم می کند. UL 508C فایل 29572.
ویژگی درایو فرکانس متغیر
PowerFlex 4
این درایو دارای رابط ارتباطی RS-485 داخلی است که امکان سازگاری با ابزارهای PC را فراهم می کند. این ابزارهای PC می توانند به تکنسین ها در نظارت، عیب یابی و برنامه ریزی درایو کمک کنند. این ابزارهای PC شامل نرم افزارهای Drive Explorer و DriveTools SP هستند. درایو 22A-D4P0N104 دارای سرعت موتور قدرتمند و طراحی صرفه جویی در فضا است که آن را برای کنترل سرعت در سطح ماشین ایده آل می کند. این درایو دارای ولتاژ ورودی سه فاز 380 تا 480 ولت AC، رتبه توان 4 آمپر و اتلاف توان کلی تقریباً 70 وات است. علاوه بر این، ماژول 22A-D4P0N104 خروجی 2 اسب بخار یا 1.5 کیلووات تولید می کند.
