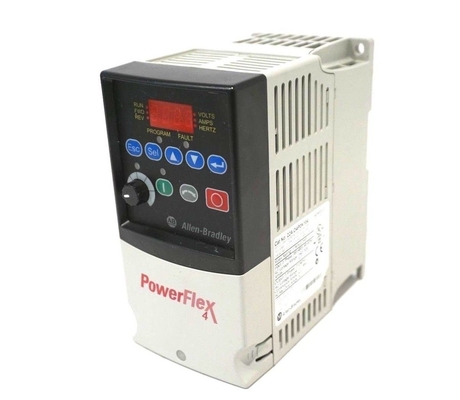

آلن بردلی پاورفلکس 4 درایو فرکانس متغیر 22A-D4P0N104

تحمل ولتاژ:
تحمل فرکانس:
فاکتور قدرت جابجایی:
حداکثر قابلیت قطع کوتاه:

120 ولت، 200...240 ولت، 380...480 ولت، 460...600 ولت: ±10٪
48...63 هرتز
0.98 در تمام محدوده سرعت
100،000 آمپر متماثل

دیجیتال
حالت SRC (منبع):
حالت SNK (Sink):
آنالوگ
4...20 mA آنالوگ:
0...10 ولت DC آنالوگ:
ظرف خارجي:

جریان ورودی = 6 mA
18...24 ولت = روشن، 0...6 ولت = خاموش
0...6 ولت = روشن، 18...24 ولت = خاموش
مقاومت ورودی 250 اوم
مقاومت ورودی 100k Ohm
1... 10 هزار اوم، حداقل 2 وات

خروجی کنترل قابل برنامه ریزی
خروجی
(رله شکل C)

رتبه مقاومت
خروجی های اپتو:
خروجی های آنالوگ:
رتبه بندی محرک
خروجی های اپتو:
خروجی های آنالوگ:

3.0A در 30V DC، 3.0A در 125V AC، 3.0A در 240V AC
30 ولت DC، 50 mA
10-بیت، 0...10 ولت، حداقل 1k اوم
0.5A در 30V DC، 0.5A در 125V AC، 0.5A در 240V AC
غیر محرک
10 بیت، 4...20 mA، حداکثر 525 اوم

نوع فیوز توصیه شده:
قطع کننده های مدار توصیه شده:

UL کلاس J، CC، T یا نوع BS88؛ 600V (550V) یا معادل آن.
قطع کننده مدار HMCP یا معادل آن.

حفاظت از موتور:
جریان اضافی:
کنترل عبور:
قدرت بی عیب از طریق:

I2 t محافظت از بیش از حد، 150٪ برای 60 ثانیه، 200٪ برای 3 ثانیه (حمايت کلاس 10 را فراهم می کند)
200 درصد محدوده سخت افزاري، 300 درصد خطاي فوري
حداقل زمان عبور 0.5 ثانیه است - مقدار معمول 2 ثانیه است
100 میلی ثانیه

IGBT ترمز داخلی شامل تمام امتیازات است.

ارتفاع:
دمای ذخیره سازی:
اتمسفر
رطوبت نسبی:
شوک (عمل):
ارتعاش (عمل):

حداکثر 1000 متر (3300 فوت) بدون کاهش
از ۴۰ تا ۸۵ درجه سانتیگراد
مهم:محرک نباید در یک منطقه نصب شود که در آن جو محیطی حاوی مواد فرار یا
اگر درایو برای یک دوره زمانی نصب نمی شود، باید
در جایی نگهداری شود که در معرض اتمسفر خوردگی قرار نگیرد.
0 تا 95 درصد بدون فشرده سازی
اوج 15G برای مدت 11ms (±1.0ms)
اوج 1G، 5 تا 2000 هرتز

دقت فرکانس:
تنظیم سرعت:
حالت توقف:
سرعت:
بار اضافه متناوب:
حفاظت از اضافه بار موتور الکترونیکی:

ورودی دیجیتال: در عرض ±0.05٪ از فرکانس خروجی تنظیم شده.
ورودی آنالوگ: در حدود 0.5٪ از حداکثر فرکانس خروجی.
خروجی آنالوگ: ±2٪ از مقیاس کامل، وضوح 10 بیتی.
حلقه باز با جبران لغزش: ±2٪ از سرعت پایه در محدوده سرعت 40: 1
در محدوده سرعت 60:1
چند حالت توقف قابل برنامه ریزی از جمله - رامپ، ساحل، DC-برم، رامپ تا نگه داشتن و منحنی S.
دو زمان سرعت و کاهش قابل برنامه ریزی مستقل. هر زمان می تواند از 0 تا 600 برنامه ریزی شود
ثانيه ها در افزايش 0.1 ثانيه.
150 درصد ظرفیت اضافه بار تا 1 دقیقه 200 درصد ظرفیت اضافه بار تا 3 ثانیه
حفاظت از فشار بیش از حد موتور طبق ماده 430 NEC و درجه حرارت بیش از حد موتور کلاس 10
حفاظت مطابق با ماده 430.126 (A) (2) NEC UL 508C File 29572.
