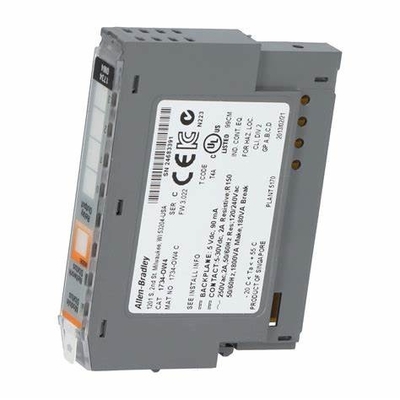

1734-OW4 ALLEN BRADLEY ماژول خروجی جداگانه با چهار (4) قطب تک

آلن-برادلی 1734-OW4 یک ماژول POINT O / I است. این ماژول یک ماژول خروجی جداگانه با چهار (4) قطب تک، تک پرتاب (SPST) به طور معمول باز (NO) است.این خروجی های تماس تماس بدون ولتاژ و پشتیبانی با 5-30 VDC کار می کنند• ولتاژ 120 و 250 و یک طراحی فشرده و کوچک ideally used for implementing distributed I/O architecture and supports installation to a DIN rail and couples with an appropriate terminal base for wiring of signal an input power with applicable bases such as 1734-TB، 1734-TBS، 1734-TOP، یا 1734-TOPS.

خروجی های تماس 1734-OW4 نشان دهنده تاخیر انتقال سیگنال از ON به OFF 26 ms با مقاومت تماس اولیه 30 m است.باید با 80 mA POINTBus در حال حاضر اختصاص داده شود در حالی که پراکندگی قدرت ماژول 0 است.5 W و تبعید حرارتی 1.7 BTU/Hr

1734-OW4 از هر آداپتور ارتباطی POINT I / O موجود مانند آداپتورهای Ethernet، ControlNet و ProfiBus پشتیبانی می کند.این آداپتورها 1734-OW4 را قادر می سازند تا دستورات را از کنترل کننده های شریک مانند ControlLogix و CompactLogix دریافت کند و توالی اتوماسیون را اجرا کندعلاوه بر این، می توان آن را با هر ماژول I / O نقطه ای دیگر برای دستیابی به I / O مورد نیاز مخلوط کرد.

1734-OW4 دارای نیاز به دمای عملیاتی از -20...55 درجه سانتیگراد (-4...131 درجه فارنهایت) و دمای غیر عملیاتی از -40...85 درجه سانتیگراد (-40...185 درجه فارنهایت) در حالی که رطوبت نسبی 5-95٪،بدون فشرده سازی.

ماژول خروجی رله ای Allen-Bradley 1734-OW4 POINT I/O 4 یک ماژول الکترونیکی است که دارای 4 خروجی رله الکترومکانیکی باز با یک زمان تاخیر خروجی 20ms از ON به OFF است.آن را دارای حداکثر جریان نشت OFF-State از 1.2 mA @ 240V AC از طریق مقاومت خونریزی. 1734-OW4 دارای مقاومت تماس 30m است ، با تبعید قدرت 0.5W در 1.7 BTU / ساعت معادل تبعید حرارتی.جریان POINT BUS آن 80mA با یک قدرت backplane 5V DC است، و می تواند بر روی هر یک از 4 1734 ماژول پایانی پایه نصب شود.

1734-OW4 بر روی یک ریل DIN با استفاده از پیچ های پایه پایانی تعیین شده توسط بلوک پایه نصب شده است.و ولتاژ عایق بندی 250V که در 2550V DC برای 60s بین میدان و سیستم و بین مجموعه تماس ها آزمایش می شود1734-OW4 دارای حداکثر فرکانس سوئیچینگ 1 عملیات در هر 3 ثانیه است، و وابسته به بار است، با امید به زندگی تماس الکتریکی وابسته به بار 100,000 چرخه.با کد دمای T4 و T4A مشخص شده است.، و ماژول دارای یک نوع محفظه سبک باز است. این دارای یک دسته سیم سیگنال ON با 0.25-2.5mm2 (22-14 AWG) سیم مس جامد و رشته ای است که در 85 درجه سانتیگراد درجه بندی شده است.1734-OW4 دمای کار بین -20 تا 55 درجه دارد. C (-4 و 131 درجه فارنهایت) در رطوبت 5-95٪ بدون فشرده سازی. آن را یک امتیاز شوک عملیاتی 30G و در ارتعاش 5G (10-500Hz) دارد.هر 1734-OW4 خروجی ماژول تماس دیجیتالی ◄ دارای 240VDC RMS در 2A است و جریان وابسته به بار استاین دستگاه دارای 4 خروجی رله N.O. و یک جریان POINTBus 80 میلی آمپر با حداکثر توان 0.5 وات است.
