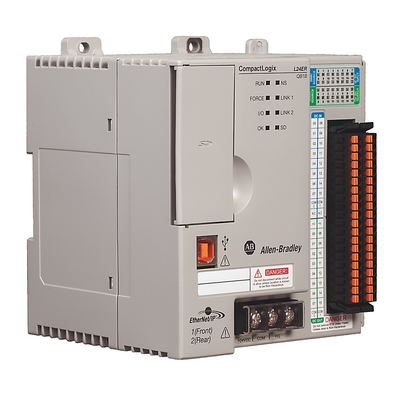

کنترلر فشرده 5370 L2 بسته‌بندی شده 1769-L24ERQB1B

1769-L24ER-QB1B یک کنترلر بسته بندی شده CompactLogix 5370 L2 است که دارای سی و دو (32) کانال ورودی/خروجی و دو (2) پورت ارتباطی اترنت است. این کانال های I/O از شانزده (16) ورودی DC و شانزده (16) کانال خروجی DC تشکیل شده اند. برای کانال های ورودی، با ولتاژ نامی 24 ولت DC با محدوده کاری 10 تا 28.8 VDC کار می کند.
جریان 1769-L24ER-QB1B 1.54 A در 5 ولت DC و 0.95 A در 24 ولت DC است. در حالت خاموش، حداکثر جریان 1.5 میلی آمپر و حداکثر ولتاژ 5 ولت DC دارد. جریان روشن آن 2 میلی آمپر در 24 ولت DC در هر کانال و 5 میلی آمپر در 24 ولت DC در هر کانال است که به ترتیب حداقل و حداکثر هستند. کانال های خروجی این کنترلر دارای ولتاژ نامی 24 ولت DC و محدوده ولتاژ کاری 20.4 تا 26.4 ولت DC می باشد. هنگامی که در حالت روشن است، حداکثر افت ولتاژ 1 ولت DC در 1 A و حداکثر جریان 0.5 میلی آمپر در 24 ولت DC در هر کانال دارد. جریان 1769-L24ER-QB1B در هر نقطه 0.83 A در 40 درجه سانتیگراد و 0.5 A در 60 درجه سانتیگراد است، در حالی که جریان آن در هر ماژول 6.64 A در 40 درجه سانتیگراد و 4 A در 60 درجه سانتیگراد است.
منبع تغذیه کنترلر 1769-L24ER-QB1B 24 ولت DC و ایزوله می باشد. این دستگاه دارای یک حافظه 0.75 مگابایتی است که می توانید آن را با استفاده از کارت حافظه استاندارد استاندارد 1 گیگابایتی ایمن دیجیتال (SD) یا کارت حافظه اختیاری 2 گیگابایتی افزایش دهید. این کنترلر از یک رابط USB و DualPort Ethernet DLR استفاده می کند و دارای LED های وضعیت داخلی است. ابعاد کل کنترلر 1769-L24ER-QB1B 4.53 x 4.13 x 4.65 اینچ است.

محصول با شماره قطعه 1769-L24ER-QB1B یک کنترل کننده منطقی قابل برنامه ریزی (PLC) است که به خانواده محصولات CompactLogix 1769 تعلق دارد. این کنترلر یک کنترلر بسته بندی شده است که دارای اجزای یکپارچه مانند انواع پورت های ارتباطی، حافظه یکپارچه، منبع تغذیه و کانال های ورودی و خروجی می باشد.

این کنترلر بسته بندی شده دارای دو (2) پورت ارتباطی اترنت است که از حلقه سطح دستگاه (DLR) یا توپولوژی حلقه پشتیبانی می کند. حداکثر 8 گره اترنت ممکن است به این پورت متصل شود. همچنین دارای یک منبع تغذیه تعبیه شده است که با ولتاژ ورودی نامی 24 ولت دی سی کار می کند تا مجموعه کنترل کننده را انرژی دهد. همچنین دارای شانزده (16) ورودی سینک / منبع 24VDC گسسته، شانزده (16) خروجی منبع 24VDC است. حافظه یکپارچه به 768 کیلوبایت می رسد که می تواند با افزودن یک حافظه غیر فرار از طریق استفاده از کارت 1784-SD1 با 1 گیگابایت حافظه در دسترس (ارسال شده با کنترلر) یا کارت 1784-SD2 با 2 گیگابایت حافظه در دسترس، افزایش یابد. از دیگر درگاه های ارتباطی این کنترلر (1) پورت سریال و یک (1) پورت USB می باشد.

حداکثر چهار (4) 1769 ماژول ورودی/خروجی فشرده ممکن است با این کنترلر نصب شود. برای استفاده در برنامه های کوچک تا متوسط ​​ایده آل است. حداکثر 32 کار کنترلر ممکن است با هر کار که 100 برنامه یا کار مداوم را اجرا می کند ایجاد و پیکربندی شود.

پورت ارتباطی RS232 از پروتکل ارتباطی ASCII، DH485 یا DF1 پشتیبانی می کند. این کانال یک کانال کاملا ایزوله است که حداکثر سرعت انتقال 38.4 kbps را پشتیبانی می کند در حالی که پورت ارتباطی اترنت از توپولوژی خطی پشتیبانی می کند و حداکثر 8 گره را می پذیرد.
