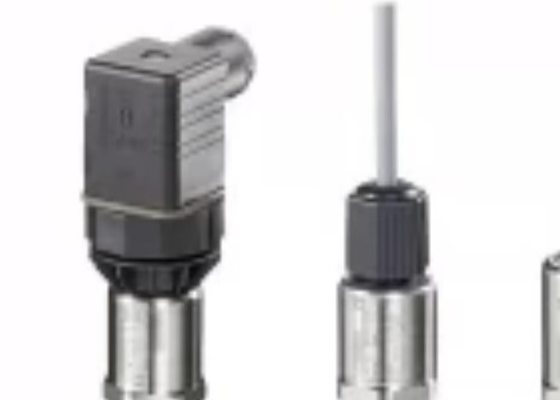

سیمنز 7MF1566-3AB00-1AA1 انتقال دهنده فشار با RO / 1CB گروه و CSA گواهینامه

7MF1566-3AB00-1AA1 فرستنده فشار زیمنس

Tاز فرستنده های فشار سری P210 برای اندازه گیری فشار گازها، مایعات و بخارها استفاده می شود.
سلول اندازه گیری فولاد ضد زنگ
* محدوده اندازه گیری 100 تا 600 mbar
مناسب برای کاربردهای با فشار پایین

7MF1566-3AB00-1AA1 مزایای فرستنده فشار زیمنس

دقت اندازه گیری بالا
محفظه استیل ضد زنگ قوی
مقاومت بالای فشار بیش از حد
برای اندازه گیری رسانه های خوردنی و غیر خوردنی
برای اندازه گیری فشار گازها، مایعات و بخارها
طراحی جمع و جور
درخواست ها
فرستنده های فشار سری P210 برای اندازه گیری فشار در بخش های صنعتی زیر استفاده می شوند:
مهندسی ماشین آلات
ساخت کشتی
مهندسی برق
صنعت شیمی
تامین آب

طراحی

طراحی ضد انفجار
فرستنده فشار شامل یک عنصر اندازه گیری فشار سیلیکون با دیافراگم در یک محفظه فولاد ضد زنگ است.
انتقال دهنده فشار اتصال های الکتریکی مطابق با EN 175301-803-A (IP65) ، کانکتور پلاگین گرد M12 (IP67) ، اتصال کابل (IP67) در دسترس هستند.
از اتصالات الکتریکی مطابق با استاندارد EN 175301-803-A (IP65) ، کانکتور پلاگین گرد M12 (IP67) ، اتصال کابل (IP67) یا اتصال کابل سریع (IP67) استفاده می شود.
سیگنال های خروجی 4...20 mA یا 0...10 V هستند.
طراحی ضد انفجار
فرستنده فشار شامل یک عنصر اندازه گیری فشار سیلیکون با دیافراگم در یک محفظه فولاد ضد زنگ است.
انتقال دهنده فشار می تواند مطابق با EN 175301 کار کند. اتصال های الکتریکی مطابق با EN 175301-803-A (IP65) یا اتصال دایره ای M12 (IP67) استفاده می شود.
اتصال الکتريکي در دسترس است سيگنال خروجي 4...

وظایف
فرستنده های فشار برای اندازه گیری فشار و سطح گازها، مایعات و بخارها

حالت کار

SITRANS P210 تابع انتقال دهنده فشار (7MF1566-...)
عنصر اندازه گیری فولاد ضد زنگ دارای یک پل مقاومت فیلم نازک است و فشار کار از طریق یک دیافراگم فولاد ضد زنگ منتقل می شود
فشار کاری از طریق دیافراگم فولاد ضد زنگ منتقل می شود.
ولتاژ خروجی عنصر اندازه گیری توسط پیش تقویت کننده به یک جریان خروجی 4 تا 20 mA یا ولتاژ خروجی 0 تا 10 V تبدیل می شود.
ولتاژ خروجی توسط پیش تقویت کننده به یک جریان خروجی 4 تا 20 mA یا ولتاژ خروجی 0 تا 10 V DC تبدیل می شود.
خطی بودن جریان خروجی متناسب با فشار ورودی است.
اطلاعات انتخاب و سفارش ---- 7ML1566
فرستنده های فشار سری SITRANS P210 برای اندازه گیری فشار پایین
دقت 0.25٪ (معمولا)
مواد قطعات متصل: فولاد ضد زنگ + مواد مهر و موم
مواد قطعات غیر مایع شده: فولاد ضد زنگ
