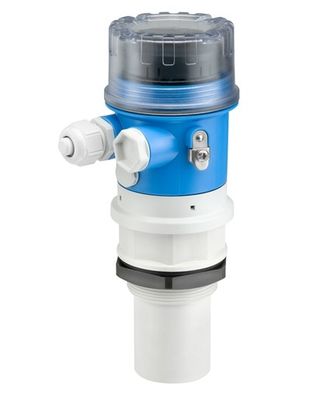

ابزار FMU30 E&H

اندازه گیری فوق صوت Endress+Hauser زمان پرواز پروسونک FMU30-AAHEABGHF

توضیحات:

سازنده: Endress+Hauser

شماره محصول : FMU30-AAHEABGHF

نوع محصول: Prosonic T FMU30 اندازه گیری فوق صوتی زمان پرواز Prosonic

AA - تایید: ناحیه غیر خطرناک

H - نمایشگر کار می کند: نمایش منحنی پاکت در محل؛ دکمه فشار

E - اتصال الکتریکی: غده M20, IP68

AB - سنسور؛ حداکثر محدوده؛ فاصله مسدود کردن: 2؛ 8m مایع/3.5m جامد؛ 0.35m

GHF - اتصال فرآیند: رشته ای با استاندارد ISO228 G2، PP

دمای محیط: -20 °C تا +60 °C (-4 °F تا 140 °F)

دمای نگهداری: -40 °C تا +80 °C (-40 °F تا 176 °F)

وزن: 0.8 کیلوگرم

وزن حمل: 2 کیلوگرم

اطلاعات اضافی:

طیف کاربردها از سطح نظارت در کارخانه های تصفیه فاضلاب و مخازن آب فرآوری تا کاربردهای بارگیری، ذخیره سازی و مخازن بافر گسترش می یابد.سنسور فوق صوت FMU30 الگوریتم های نرم افزاری اثبات شده را ارائه می دهد و تمام پیام های هشدار و هشدار بر روی صفحه نمایش متن ساده چهار خط نشان داده می شود و راه حل سریع مشکلات را تضمین می کندهمچنین می توان منحنی پاکت را در صفحه نمایش نشان داد. از آنجا که نتایج تجزیه و تحلیل مستقیماً در محل نمایش داده می شوند، این امر تشخیص خطا را سریع و دقیق تضمین می کند.

مشخصات در یک نگاه

دقت
+/- 3 میلی متر یا +/- 0.2٪ از محدوده اندازه گیری تنظیم شده

دمای فرآیند
-20 °C... 60 °C
(-4 درجه فارنهایت... 140 درجه فارنهایت)

فشار مطلق فرآیند / حداکثر محدودیت فشار بیش از حد
0.7 بار... 3 بار شکم
(۱۰ پی سی... ۴۴ پی سی)

حداکثر فاصله اندازه گیری
حسگر 1-1/2 ": 2 m (6.6 ft)
سنسور 2": 3.5 متر (11 فوت)

قسمت های رطوبت شده اصلی
PP/EPDM

مزایا

سریع و سادهo راه اندازی از طریق کار در محل با چهار خط نمایش متن ساده، 7 زبان قابل انتخاب

منحنی های پاکت روی صفحه نمایش در محل برای تشخیص ساده

تابع خطی سازی (تا 32 نقطه) برای تبدیل مقدار اندازه گیری شده به هر واحد طول، حجم یا جریان

روش اندازه گیری بدون تماس به حداقل رساندن الزامات سرویس می رسد

امکان نصب از رشته G 11⁄2 یا 11⁄2 NPT به بالا

سنسور دمای یکپارچه برای اصلاح خودکار سرعت صوتی وابسته به دمای

کمتر نشان دهید

حوزه کاربرد

ابزار دو سیم برای اندازه گیری مستمر بدون تماس سطح و جریان.

اتصال فرآیند: رشته

دمای هوا: -20 تا +60 درجه سانتیگراد (-4 تا +140 درجه فارنهایت)

فشار: +0.7 تا +3bar (+10 تا +44psi)

حداکثر فاصله اندازه گیری:
حسگر 11⁄2 "برای مایعات 5m (16ft) و برای جامد های بزرگ 2m (6.6ft)
حسگر 2" برای مایعات 8m (26ft) و برای جامد های عمده 3.5m (11ft)

فاصله مسدود کردن:
حسگر 11⁄2 " 0.25 متر (0.8 فوت)
حسگر 2" 0.35m (1.15ft)

گواهینامه های بین المللی حفاظت از انفجار

کمتر نشان دهید

ویژگی ها و مشخصات

مستمر / جامد
سطح نقطه / مواد جامد
سطح نقطه / مایعات
مستمر / مایعات
اصل اندازه گیری
سونوگرافی

ویژگی / کاربرد
فرستنده فوق صوتی فشرده

عرضه / ارتباطات
دو سیم

دقت
+/- 3 میلی متر یا +/- 0.2٪ از محدوده اندازه گیری تنظیم شده

دمای محیط
-20 °C... 60 °C

(-4 درجه فارنهایت... 140 درجه فارنهایت)

دمای فرآیند
-20 °C... 60 °C

(-4 درجه فارنهایت... 140 درجه فارنهایت)

فشار مطلق فرآیند / حداکثر محدودیت فشار بیش از حد
0.7 بار... 3 بار شکم

(۱۰ پی سی... ۴۴ پی سی)

قسمت های رطوبت شده اصلی
PP/EPDM

اتصال فرآیند
G / NPT 1 1/2 "

G / NPT 2"

فاصله مسدود کردن
حسگر 1 1/2 "0.25 متر

حسگر 2": 0.35 متر

حداکثر فاصله اندازه گیری
حسگر 1-1/2 ": 2 m (6.6 ft)

سنسور 2": 3.5 متر (11 فوت)

ارتباطات
4...20 mA

گواهینامه ها / تأییدیه ها
ATEX، CSA C/US، IEC Ex، NEPSI

گزینه ها
لوازم جانبی:

فلنج UNI 2 "... 4 "

محدودیت های کاربرد
به نمودار محدوده توجه کنید
